AVR并口ISP下载线制作

文章长度[]　加入时间[2007/7/14]　更新时间[2025/10/12 21:44:13]　级别[0]　[评论]　[收藏]

作者：站长更新时间：2007-5-20 点击数：487

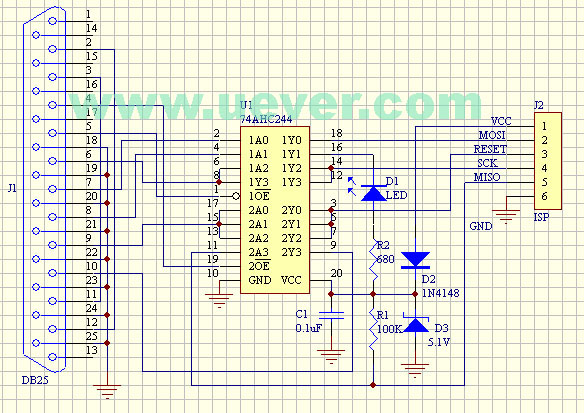

　　使用AVR系列单片机开发的朋友在开发过程中会使用到ISP下载线，直接由电脑连接到目标板，进行在线编程。这里向大家提供并口ISP下载线的制作方法：电路图如下：

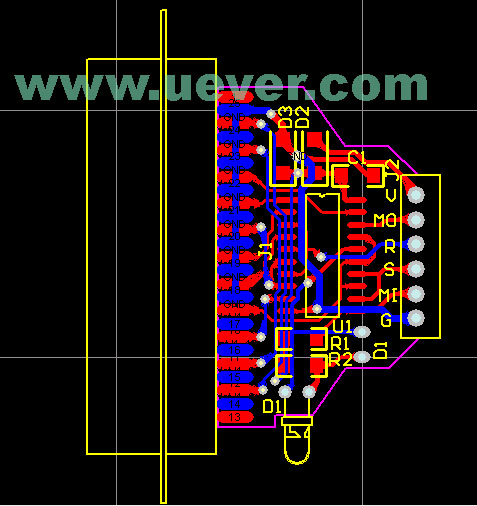

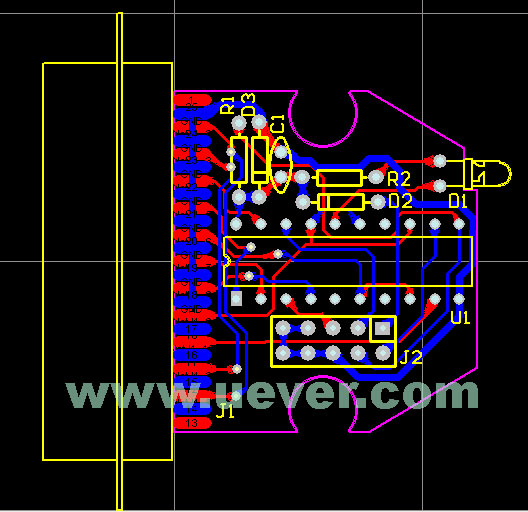

制作方法很简单，使用一个IC 74HC244就可以,下面是站长制作的两款，其中一个是直插封装，一个是贴片封装。

AVR 并口下载线可编程 atmel AVR ISP单片机，支持PONYPROG2000编程软件。
　　支持器件：AT90S1200, AT90S2313, AT90S2323, AT90S2343,
AT90S4414, AT90S4434, AT90S8515, AT90S8535, AT90S2323,
AT90S2343, AT90S2333, AT90S4433, AT90S4434, AT90S8535,
AT90S8534, ATmega103, ATmega161, ATmega163, ATmega 323,
ATmega128, ATmega8, ATmega16, ATmega64, ATmega32,
ATmega162, ATmega 169, ATmega8515, ATmega8535

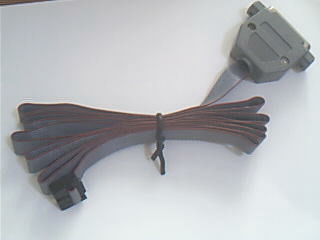

　　成品制作图片如下：

　　本站提供制作套件，30元/每套。

　　如果想自己制作电路板，本站还提供电路板制作的材料，包括感光电路板、菲林纸、显影剂、腐蚀剂。
